Микрополосковый вентиль
6SO-34
6SO-34
Технические условия
Электромагнитные параметры ферритового микрополоскового развязывающего устройства, при приемке и поставке в нормальных климатических условиях, должны соответствовать таблице:
| Частота, ГГц | Прямые потери, дБ | Обратные потери, дБ | КСВН | Температура, °C | Макс. мощность, Вт | ||||
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс. | мин. | макс. | ||
| 13.30 | 14.90 | 0.40 | 0.50 | 20 | 30 | 1.30 | -60 | 85 | 2 |
- Ферритовый микрополосковый вентиль сохраняет работоспособность в рабочем диапазоне температур, указанном в таблице.
- Отраженная непрерывная мощность, поглощенная в нагрузке вентиля, не более 2 Вт.
- Прямые потери ферритового вентиля в таблице приведены относительно поликоровой микрополосковой линии с волновым сопротивлением 50 Ом в открытом пространстве.
- Геометрия и габаритные размеры монтажной камеры не определены.
- В процессе пайки, температура на металлическом основании развязывающего устройства не должна превышать 150°C.
- Пиковая температура на клеевых швах не более 180°C.
- Согласующие трансформаторы ферритового микрополоскового вентиля оптимизированы на микрополосковую линию с относительной диэлектрической проницаемостью ε=9.8.
- По желанию, оптимизация может быть произведена на коаксиальные переходы заказчика или микрополосковую линию с меньшим значением диэлектрической проницаемости.
При возникновении технических вопросов или коммерческих предложений, свяжитесь с нами по электронной почте

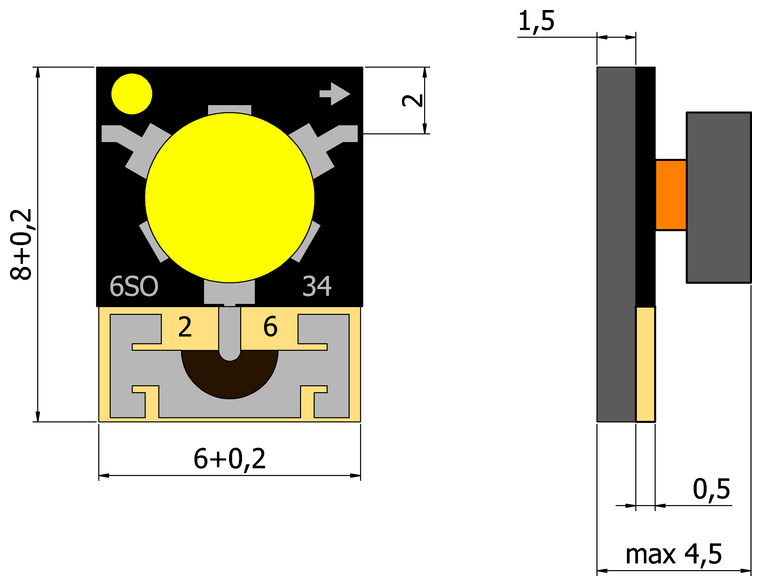

Рисунок 1. Габаритно-присоединительные размеры.
|
6SO-34
|
 |
6SO-34-1
|
 |
Рисунок 2. Варианты исполнения.
