Микрополосковый вентиль
5SO-48
Технические условия
Электромагнитные параметры ферритового микрополоскового развязывающего устройства, при приемке и поставке в нормальных климатических условиях, должны соответствовать таблице:
Частота, ГГц Прямые потери, дБ Обратные потери, дБ КСВН Температура, °C Макс. мощность, Вт
мин. макс. мин. макс. мин. макс. мин. макс.
8.70 10.30 0.20 0.30 20 30 1.30 -60 85 2

  1. Ферритовый микрополосковый вентиль сохраняет работоспособность в рабочем диапазоне температур, указанном в таблице.
  2. Отраженная непрерывная мощность, поглощенная в нагрузке вентиля, не более 2 Вт.
  3. Прямые потери ферритового вентиля в таблице приведены относительно поликоровой микрополосковой линии с волновым сопротивлением 50 Ом в открытом пространстве.
  4. Геометрия и габаритные размеры монтажной камеры не определены.
  5. В процессе пайки, температура на металлическом основании развязывающего устройства не должна превышать 150°C.
  6. Пиковая температура на клеевых швах не более 180°C.
  7. Согласующие трансформаторы ферритового микрополоскового вентиля оптимизированы на микрополосковую линию с относительной диэлектрической проницаемостью ε=9.8.
  8. По желанию, оптимизация может быть произведена на коаксиальные переходы заказчика или микрополосковую линию с меньшим значением диэлектрической проницаемости.
Ориентировочная цена 25 $ *

При возникновении технических вопросов или коммерческих предложений, свяжитесь с нами по электронной почте mwfcomponent@gmail.com


48 figure

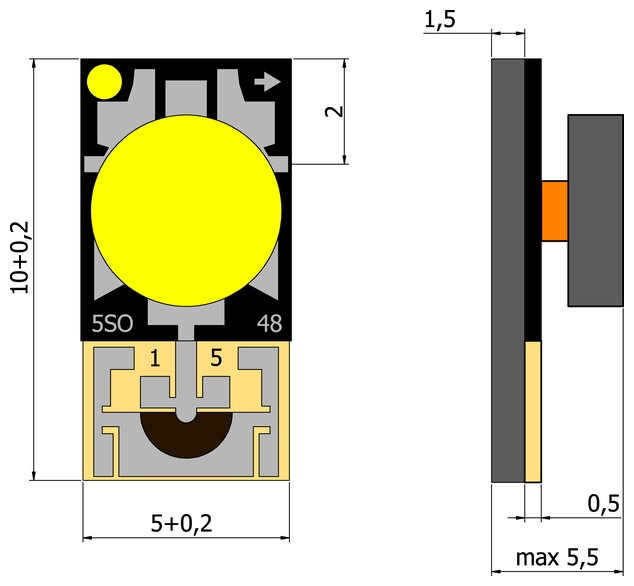

Рисунок 1. Габаритно-присоединительные размеры.

5SO-48
вентиль direct design version
5SO-48-1
вентиль reversed design version

Рисунок 2. Варианты исполнения.
  • *Реальная цена зависит от количества приборов и может отличаться от приведенной на сайте.
